擠出機的分類和用途

2024-10-12 14:37:51 內容管理

1. 1. 3   擠出機的分類和用途

當前塑料加工中用的擠出機主要分為單螺桿擠出機和雙螺桿擠出機 。單螺桿擠出機又有 排氣和非排氣之分 ,雙螺桿擠出機又有同向旋轉和異向旋轉之分 ,還有平行雙螺桿和錐形螺 桿之分 。雙螺桿擠出機一般用在異型材 、管材 、板材 、擠出造粒生產中 。此外還有特殊擠 出機。

1) 常規單螺桿擠出機  目前我國生產的常規螺桿直徑為 20 250mm ,最小為 12mm, 最大也在 400mm 以上 。長徑比多數為 25 34 ,最小的為 20 ,大的為 40 、甚至 60 。新型螺  桿如分離型 、屏障型 、分流型 、變流道型 , 以及各種混煉組件也都得到應用。

常規單螺桿擠出機由于具有結構簡單 、堅固耐用 、維修方便 、價格低廉 、操作容易等優 點 ,被廣泛用在聚烯烴 、聚酰胺 、聚苯 、聚碳 、聚酯等塑料的擠出生產中 , 熱敏性樹脂 PVC 擠出生產中也大量應用 。當擠出聚酰胺 、聚碳 、聚酯等吸濕性較強和聚氯乙烯這樣揮 發物較多的物料時 ,最好采用排氣式擠出機 。排氣式擠出機的螺桿是專門設計的 ,它有一個 排氣段 ,在該段螺槽突然加深 , 當物料通過該段時 ,壓力降低為一個大氣壓 ,此時就可以借 助于真空泵把氣體排除 ,而物料不會溢出。

2) 單螺桿擠出機設備完好標準

1) 擠出機在說明書規定的轉速范圍內運轉正常 ,能穩定生產合格產品 ,擠出量能達到 核定產量的 80% 以上。

2) 傳動裝置運轉正常 ,變速平穩 ,無異常聲響振動。

3) V 帶無嚴重磨損 ,松緊適中。

4) 減速箱潤滑管路暢通 ,油質合格 ,油量適中 ,油標醒目 ,無漏油。

5) 加料座冷卻水無堵塞 ,冷卻效果良好。

6) 機筒加熱冷卻系統裝置完整 ,工作可靠。

7) 安全防護裝置齊全 、完好。

8) 設備無漏油 、漏水 、漏料現象。

9) 電器元件齊全 、完好 ,儀表指示準確。

10) 電動機溫升不超過電動機銘牌規定 ,調速平穩。

11) 設備外觀整潔 ,無黃袍 ,無油垢 ,銘牌齊全清楚。

12) 隨機附件齊全 ,保管妥善。

(3) 雙螺桿擠出機  雙螺桿擠出機結構如圖 1-8 所示 。在擠出機的機筒內 ,有兩根螺 桿在同時旋轉工作 , 即為雙螺桿擠出機 。工作時 ,兩根螺桿配合工作 ,轉速相同 ,共同完成對塑料的強制向前推進 、輸送和塑化工作。

華明

圖 1-8   雙螺桿擠出機的結構

1—連接器   2—過濾板    3—機筒   4—加熱器   5—螺桿   6—加料器   7—料斗    8—加料器傳動機構  9—推力軸承   10—減速箱   11—電動機

1) 雙螺桿擠出機與單螺桿擠出機比較 有如下優點。

① 原料被雙螺桿擠壓塑化過程中 ,螺桿的轉速不高,相互嚙合的螺桿中受到均勻的剪切作用,產生的摩擦力小,摩擦熱 量也少。

② 原料在機筒內受雙螺桿嚙合剪切作用穩定均勻 、輸送效率高 塑化 、混合原 料質量好。

③ 原料在機筒內停留時間較短 ,適合 于熱敏性原料的塑化成型加工。

④ 加料容易,雙螺桿擠出機是靠正位移原理輸送物料,適合于不同黏度料的塑 ,如粉料 、糊狀料及帶狀料等都適宜塑化擠出,且混合塑化質量比較穩定,功率消耗低,與單螺桿擠出機比,能量消耗要少 50% 。

 工作時對原料的輸送能力高 ,物料在排氣段能夠得到充分的翻動 ,從而得到較好的 排氣效果 ,有利于產品質量的穩定。

 雙螺桿嚙合旋轉工作 ,機筒內殘料可以 自動清理 ,并可防止物料抱住螺桿或停留 分解。

⑦ 優異的排氣性能  由于雙螺桿擠出機嚙合螺桿有效的混合 ,排氣部分的自潔功能使 得塑料在排氣段所得到的表面可以完全更新。

⑧ 容積效率非常高 ,雙螺桿擠出機的流率對口模壓力不敏感 ,對生產大面積的制品 有利。

2) 雙螺桿擠出機的分類 。雙螺桿擠出機按兩根螺桿軸線是否平行可分為平行雙螺桿和 錐形雙螺桿 ;按兩根螺桿旋轉方向是否相同 ,又可分為同向旋轉和異向旋轉。

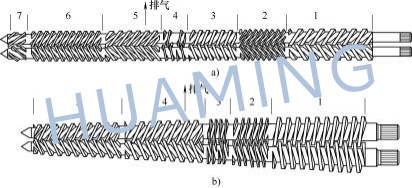

① 平行異向旋轉雙螺桿擠出機 。圖 1-9a 所示為平行異向旋轉雙螺桿擠出機螺桿功能分  ,共分七段 1 為加料段,2 、3 為預壓縮段,4 為壓縮段 ,5 為排氣段 6 為計量段 ,7 動態混合段 。對超大的聚烯烴制品( 如大口徑管材 ,超寬幅膜 、板 、片材), 以及 1m 以上 的高密度聚乙烯管材 ,選擇平行異向旋轉雙螺桿擠出機是最經濟理想的。

② 錐形異向旋轉雙螺桿擠出機 。圖 1-9b 所示為錐形異向旋轉雙螺桿擠出機螺桿功能分   ,共分五段 :1 為加料段,2 為預壓縮段 ,3 為壓縮段,4 為排氣段 ,5 為計量段 。生產聚  氯乙烯( PVC 或者氯化聚氯乙烯( C- PVC 制品時一般選擇錐形異向旋轉雙螺桿擠出機。 這主要是因?yàn)殄F形異向旋轉雙螺桿擠出機有較好的混煉和塑化能力 ,能夠建立較大的 、穩定  的機頭壓力 , 因此適合生產 PVC 類制品 。擠出木塑制品選擇錐形異向旋轉雙螺桿擠出機也  是非常理想的。

華明

a) 平行異向旋轉雙螺桿擠出機螺桿 1一加料段2、3—預壓縮段4—壓縮段5—排氣段6—計量段7一動態混合段 b) 錐形異向旋轉雙螺桿擠出機螺桿

 同向旋轉雙螺桿擠出機 。緊密嚙合型平行同向旋轉雙螺桿擠出機的螺桿的排列結構  如圖 1-10 所示 。 由于螺桿平行且同方向旋轉 , 嚙合緊密 ,物料在螺槽中呈 形螺旋運動, 并且轉速較高 ,物料所受剪切作用較大 。這些特點使得同向旋轉雙螺桿擠出機具有優異的分  散混合力 、較短的機筒停留時間 、優良的自清理效果等優點 , 因此廣泛應用于聚合物的共   、填充 、增強 、排氣( 脫揮) 以及反應擠出( 聚合物聚合及反應型改性) 等領域 ,例如  改性塑料的造粒機組大多數都配置平行同向旋轉雙螺桿擠出機 。但是 , 同向旋轉雙螺桿擠出  機的輸送效率較低 ,建立機頭壓力的能力較差 ,并且不容易獲得穩定的機頭壓力 , 因此一般  不用于直接擠出成型 ,而要在下游接聚合物熔體齒輪泵或接單螺桿擠出機。

華明

        圖 1- 10    緊密嚙合型平行同向旋轉     雙螺桿擠出機螺桿的排列結構

4) 雙螺桿擠出機設備完好標準

1) 擠出機在說明書規定的轉速范圍內運轉正常 ,能穩定生產合格產品 ,擠出量達到核 定產量 80% 以上。

2) 傳動裝置運轉正常 、變速平穩 、無 異常聲響和振動。

3) 工作部件無嚴重腐蝕 、磨損。

4) 減速箱潤滑管路暢通 ,油質合格、油量適中 、油標醒目 、無漏油 。

5) 機筒加熱和冷卻系統裝備齊全 、可 。螺桿油加熱系統齊全完好 ,溫控精度滿足工藝要求。

6) 真空泵工作正常 ,真空度符合工藝要求。

7) 計量加料裝置變速平穩 、喂料正常。

8) 機頭壓力傳感器靈敏 、可靠。

9) 報警裝置靈敏 、可靠。

10) 電器元件齊全 、完好 ,儀表指示準確。

11) 電動機溫升不能超過電動機銘牌上的規定。

         12) 安全防護裝置齊全 、可靠。

         13) 設備外觀整潔 、無黃袍 、無油垢 ,銘牌齊全 、清楚。

14) 隨機配套附件齊全 ,保管妥善。

5) 特殊擠出機  特殊擠出機如串聯式磨盤螺桿擠出機 、往復式銷釘螺桿擠出機 、帶 熔體齒輪泵的擠出機 、行星擠出機 、多螺桿擠出機 、行星螺桿擠出機等 , 國內均有廠家生 產 。華南理工大學研制的電磁動態塑化擠出機系列產品已批量生產 。北京化工大學研制的 φ12mm 手提式高速排氣擠出機 、φ28mm 熔體齒輪泵擠出機和 CPJ 75/135 串聯式磨盤擠出機 都是比較先進的新產品。

6) 擠出成型的工藝參數

1) 螺桿的轉速 。螺桿的轉速在擠出機生產線中主要是對控制裝置進行調節 。螺桿轉速 的大小直接影響擠出口模的物料量 ,也決定摩擦產生的熱量 ,影響熔體物料的流動性 。螺桿 轉速的高低根據所加工的原材料而異 ,要視制品的形狀 、產量要求和輔機中的冷卻速度而調 節適合的速度。

2) 螺桿背壓 。擠出機前的多孔板 、濾網 、機頭調節壓力的阻力元件都可以影響螺桿的 背壓 。背壓的調節可使物料得到不同的混合程度和剪切力 ,改變塑化質量和供料的平穩性。

3) 機筒 、螺桿和機頭的溫度 。當物料被加入擠出機機筒內時 ,受到外部加熱裝置提供 的熱量及物料在機筒輸送擠壓中產生的摩擦熱量綜合作用 ,進入機頭的熔料在機頭又受到機 頭提供的熱能進一步塑化 。如果溫度不足塑料塑化不好 ,則料流動性差無法成 ;溫度過高 會使物料過熱分解  同時擠出機的擠出量也因溫度的變化而受到很大影響 。擠出機的溫度由

螺桿 、機筒各段 、機頭各段分別設定并控制。

4) 定型裝置 、冷卻裝置的溫度 。擠出不同的產品 ,定型裝置形式和冷卻方式是不同  。溫度的高低直接影響冷卻速度 、生產效率 、產品內應力 。若是結晶聚合物 ,還影響制品 的結晶度 、晶粒尺寸相關的物理性能。

5) 牽引速度 。擠出機是連續擠出物料 ,進入機頭 ,從機頭流出的物料型坯被牽引出, 進入定型 、冷卻裝置 ,牽引速度都要與擠出速度相適應 。牽引速度決定制品斷面形狀尺寸、 冷卻效果 ,還直接影響制品的拉伸 、力學性能和縱向尺寸的穩定性。

1. 1. 4   擠出機的附屬設備

     (1) 原料干燥機  清除干燥原料中的水分 ,用得最多的是料斗式干燥機 。干燥方法是  開動風機 ,風機把經過電阻加熱的空氣由料斗下部送入干燥室 ,熱風在干燥室由下至上吹, 使熱風在原料中通過 ,把原料中的水分加熱蒸發帶走 ,潮濕的熱氣流由干燥室頂部排出 。熱  風連續不斷進出 ,達到干燥原料的目的。

      (2) 原輔料配混機

1) 研磨機 。對輔助原料如顏色料或一些助劑進行細化研磨處理。

2) 攪拌機 。用于對色漿 、穩定劑進行攪拌。

3) 混合機 。把各種原料 、輔料混合在一起 ,使其均勻混合。

3) 混合粉料造粒機  把混合均勻的粉料( 大多是 PVC 料) 投入造粒設備 ,通過造粒 提供給單螺桿擠出機生產 。雙螺桿機可直接用混合粉料生產 ,不用造粒 。還有用市場回收的廢料和調機試模產生的廢品經粉碎后再造粒摻在新原料中生產。

    (4) 破碎機  把回收的廢品和調機試模的不合格品 ,投入破碎機粉碎供造粒機再造粒。

5) 原料上料機  為擠出機生產供料的設備。

1) 真空上料裝置 。上料風機起動時 ,通過吸氣管和過濾網 ,使中間貯料倉內成為負  。與此同時 ,與中間貯料倉和原料箱連接的吸料管把原料箱內的原料吸入中間貯倉內 。當吸入一定量時 ,上料繼電器動作 ,風機停止工作 ,吸料停止 ,這時排料閥門打開供料。

2) 彈簧上料裝置 。把一根彈簧裝在橡膠管內 ,用電動機直接驅動彈簧高速旋轉 ,橡膠 管下端與原料箱相通 ,橡膠管上端有一個開口 ,原料借助彈簧的高速旋轉使料箱內粒料沿彈 簧螺旋上升 ,至膠管開口處時靠離心力把粒料拋入上料斗內。


參考文獻: 《塑料擠出機頭典型結構設計及試模調機經驗匯編》 陳澤成 、陳斌 編著
