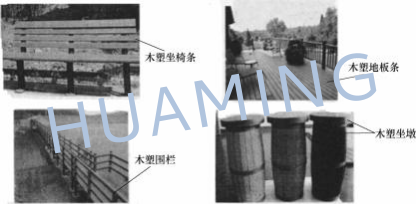

高檔木塑制品用的植物纖維要經過脫脂（ 硝化） 處理 ，偶聯劑和潤滑劑也要選擇得當，尤其是門窗型材和室內裝飾型材都是高檔產品 ，要求更加嚴格。

3） 助劑的作用 。助劑包括提高強度的偶聯劑 ，改善表面質量的潤滑劑 ，減緩室內外變 色的光穩定劑 、抗菌劑 ，降低吸水變形的吸水劑 ，降低密度及成本的發泡劑等 。加入助劑對 改善木塑制品性能非常明顯。

（4） 木塑制品對擠出機的要求  木塑制品的生產都需要先造粒的二步法生產 。聚烯烴 類木塑制品用平行同向雙螺桿擠出機造粒 ，用單螺桿機成型 ，通常用銷釘螺桿擠出 。如果擠出型材 ，輔機應選用異型材配套輔機 。如果擠出板材 ，輔機應按板材配套 。如擠出大型木塑 制品（例如厚板），可用多臺擠出機共擠出或者用平行異向雙螺桿擠出機擠出 。如果用一步 法工藝 ，可采用雙階式的布置 ，物料從造粒機出來不冷卻就直接進入成型擠出機 。有時也采 用混料后不造粒直接用錐形異向雙螺桿擠出機一步擠出工藝。

1） 單螺桿擠出機 。 由于結構簡單，成本低 ，混料能力差 ，塑化效果不佳 ，螺桿自潔能 力差 ，單螺桿擠出機適合小型企業 、小批量生產的場合 ，不適合高速大批量生產場合 。木粉 木纖維材料蓬松 、密度低 、流動性差 、料喂入困難 、必須先混料后再造粒才能生產 。另外木 粉 、木纖維含水量高 ，單螺桿機排氣能力差 ，必須烘干后才能生產。

2） 同向旋轉平行雙螺桿擠出機 。分布混合及分散效果好 ， 自潔作用較強 ，但料流輸送 效率低 ，擠出壓力較低 ，主要用于木質纖維材料與塑料混合造粒等操作。

3） 異向旋轉平行雙螺桿擠出機 。物料輸送能力強 ，擠出壓力較高 ，但因有壓延效應， 嚙合區物料對螺桿有分離作用 ，容易使螺桿變形 ，引起機筒磨損 ，所以只適合低速生產。

4） 異向錐形雙螺桿擠出機 。加料段螺桿直徑較大 ，可對物料連續壓縮 ，對木粉 、木纖 維喂料順暢 ，在機筒停留時間短 ，可增大加入木粉纖維的加入量 。 由于是錐形 ，計量段直徑 小，對纖維剪切力小 ，纖維完整性好，所以適合木塑復合材料制品的成型加工。

5） 雙階擠出機 。較適合木塑復合材料成型生產 ，可實現木質纖維原料和熱塑性塑料的 一步法在線混合擠出生產 。常用的組合方式是同向旋轉平行雙螺桿擠出機和單螺桿擠出機組合 ，也可用異向旋轉平行雙螺桿擠出機和單螺桿擠出機組合 。這種雙階組合不僅可以達到對 物料優異的混煉塑化效果 ，而且還有對木質纖維原料的預干燥 、脫揮的作用 ， 因此常在雙螺 桿擠出機上布置多個排氣口，甚至是抽真空裝置 。而串接的單螺桿機要求建壓能力和均化能力較強，且擠出要平穩。

6） 串聯式磨盤螺桿擠出機 。 由于串聯式磨盤螺桿擠出機具備了單螺桿擠出機結構簡單 、擠出壓力高 、承載轉矩大的優點 ，而且具備磨盤擠出機超強的破碎 、分散 、剪切 、混合和塑化性能優勢 ， 同時還可以通過動盤和定盤結構型式的選擇 、間隙的調節以及工藝條件的 變化等手段實現對混煉工藝過程進行控制， 因此用它可以制取一般混煉裝置難以加工的特殊 高分子材料和高填充復合材料 。串聯式磨盤螺桿擠出機因具有超強的破碎 、分散 、混煉能力 ，極易產生過量的剪切熱 ， 因此 ，要 對磨盤作三方面調整 ：選用溝槽形狀簡單 、溝槽數少的扇形磨盤以減少植物纖 維經歷的剪切次數 ；通過特別設計的磨 盤間距調節裝置 ，實現對動盤 、定盤之 間間距的微調 ，如圖 1-48 所示 ，在木塑 復合材料擠出實驗中采用圖 1-48a 所示 等距  ( δ1  = δ2 ） 可降低磨盤對復合材料 的剪切強度 ，而圖 1-48b 所示為磨盤間 距不等 ；還可在定盤上設置進行液體冷 卻的 通 道 ， 對 液 體 溫 度 進 行 有 效 的 控制。

圖 1-48   磨盤間距微調裝置

a） 磨盤間距相等   b） 磨盤間距不相等

選擇木塑制品截面形狀應考慮到使   用要求 、物理性能 、成本 、組裝性能等。圖 1-49 所示為幾種不同截面形狀的制品 。其中圖1-49a 為實心圓截面 ，成本最高 ，但強度最好 ； 圖 1-49b 為空心圓截面 ，成本最低 ，但強度欠佳 ； 圖 1-49c 成本比實心圓截面低 ， 同 時強度還不會降低。

圖 1-49   幾種不同截面形狀的制品

在實際應用中，要充分考慮連接處如何防止開裂 、成品的強度要求 、使用地區的氣候條件等因素 ，選擇最合理的形狀。 木塑制品幾種擠出機加工性 能 的 比 較 見  表1-9。

表 1-9   木塑制品幾種擠出機加工性能的比較

（5） 木塑制品機頭設計  木紋和色彩的形成由配方保證 ，而木紋的形式和光澤則主要  取決于機頭的結構 。擠出管材時 ， 由于型腔分流的作用 ，在管壁上形成狹窄的 V 形木紋； 擠出棒材時，木紋呈現直線形或蛇形 ；擠出片材時 ，木紋呈拋物線形或 U 形 ；擠出異型材  時 ， 由于機頭內部各處結構不同 ，其木紋形狀也各種各樣 。一般中空制品 ， 內部及拐角處所  形成的木紋較明顯 ?？傊?/span> ， 由于不同機頭對材料和著色料的阻流不同 ，使木紋形狀也各不相  同 。高光亮仿木紋制品模具結構的特點是冷卻方式和冷卻位置的控制 ，其定型模以水箱為主。

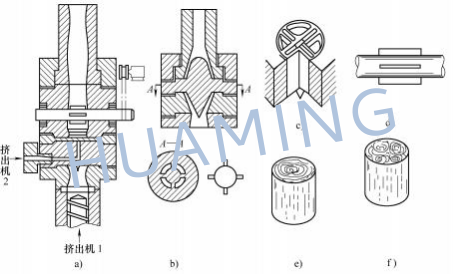

圖 1-50 所示為渦旋花紋制品的擠出機頭 。成型裝置如圖 1-50a 所示 ，從擠出機 1 和擠 出機 2 擠入的兩種樹脂在模芯支架處合流 ，這種樹脂由帶有翼片的旋轉體旋轉成渦旋狀 ，通過木花紋共擠出模具可成型渦旋狀木紋制品 。模芯支架如圖 1-50c 所示 ，調節來自模芯支架  的樹脂量可任意改變旋渦的大小 。調節圖 1-50d 所示的旋轉翼的轉數 ，可以自由決定渦旋的  密度 。采用圖 1-50a 所示的機頭可形成圖 1-50e 所示的同心圓旋渦 。如將圖 1-50a 所示模具  出口換成圖 1-50b 的形式 ，則可制得將同心圓分割為四部分 ，如圖 1-50f 所示的四個旋渦花  紋制品 。用這種成型法采用兩種不同性質和顏色的樹脂 ，不僅可以制得外觀極似木材的型  材 ，而且可使型材表面為硬體 ，而內部卻有如海綿狀的微軟結構 ，且與木材一樣可進行鋸、 釘 、鉆加工。

圖 1-50    渦旋花紋制品擠出機頭

a） 成型裝置 1   b） 成型裝置 2   c） 模芯支架   d） 帶翼片的旋轉體    e） 同心圓旋渦制品    f） 渦旋花紋制品

1） 低發泡木塑制品擠出機頭的功能。

① 使擠出的木塑物料從擠出機內的螺旋運動逐漸變成直線運動 ， 同時還要保證熔融料流在機頭流道中的均勻性。

② 在擠出機頭內要形成足夠的擠出壓力 ，一般應達到 5 ～16MPa ，制品才會密實 ，機頭必須剛性好 ，強度高 ，在較大擠出壓力下保持不變形。

③ 機頭內部流道結構能使物料更進一步塑化和均化 ，使植物纖維與高分子基材在機頭 內部進一步融合 ，再均勻擠出 ，完成木塑低發泡材料從黏流狀態到固態的轉化。

④ 在擠出型框的口模后面的木紋分條板 ，應能使色料分成條形 ，并在擠出壓力下彎曲成型像木紋狀。

2） 木塑制品口模的設計 。 口模的流道應呈流線型 ，無突變區 、滯流區 ，避免擴張 ， 以 保持持續穩健的壓縮 。 口模截面形狀應與制品截面形狀尺寸基本一致 。適當考慮擠出口模膨 脹因素以及牽引拉伸和定型冷卻的收縮因素變化 ， 口模一般應比制品大一些 。另外機頭材料

要選用硬度高 、耐磨 、耐腐蝕的材料 ，必要時還要進行熱處理。

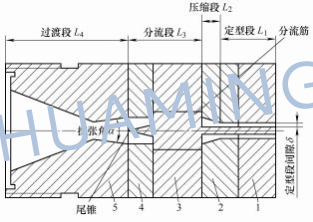

木塑制品異型材機頭流道結構如圖 1-51 所示 ，機頭流道結構一般可分為過渡段 、分流 段 、壓縮段 、定型段 。定型段的長度為（ 10 ～40） 倍口模間隙值 。木塑制品不需要多孔板 和過濾網 ，機筒內的物料直接進入機頭型腔。

圖 1-51   木塑制品異型材機頭流道結構

1—口模板   2—壓縮板    3—分流板 1   4—分流板 2   5—連接頭

口模設計方案。

① 由于木塑復合材料對溫度的敏感性 ，模具外形要放大些 ，增大壁厚增加熱容量 ，使口模溫度穩定 性好。

② 定型段間隙 δ = ρS/1. 4L ，其  中 ρ 為制品密度 ，S 為制品截面積， L 為制品外圍長度。

③ 機頭擠出方向的尺寸盡量取 小些 ， 以縮短料流時間 。定型直線段的長度也盡量短些 ，一般為（ 10~20）δ。

④ 壓縮比暫定為 4。

      ⑤ 冷卻板厚度不超過 25mm。冷卻過長，材料結皮層厚，發泡部分薄 ，密度太大。

⑥ 適當增加尾錐長度和平度，可避免物料提前發泡。

⑦ 如要在模內預發泡 ，應設計發泡芯棒 ， 以形成膨脹空間。

⑧ 為了形成清亮的木紋，可在流道設置分色板。

（6） 木塑制品的定型模具（ 真空定型）  真空定型?？梢耘c機頭連接在一起 ，水槽又與 真空定型模相連 ，型坯經過較長的真空定型模基本冷卻后進入水槽 。在水槽內設置了多個在 一條中心線上的定直卡板模 ， 以確保低發泡木紋座板平直度 。一般情況下 ，低發泡木塑制品 與異型材制品的真空定型模相同。

1） 定型模設計的原則 。結構型式合理 ，真空回路吸附面積和水冷回路的冷卻面積達到要求 ，并且操作方便 ，型坯容易引入 ，易清理 ，散熱好 ，冷卻和真空吸附回路的密封性好， 真空槽無死角 ，定型模截面積、定型長度 、冷卻系統的設計都能滿足成型要求。

2） 定型模截面積 。通常定型模截面積為定型模型腔尺寸 × 1. 005 。為減少阻力 ，后幾 節定型?？梢院偷谝还?jié)相同 ，雖然間隙大但阻力小 ，容易通過。

3） 定型模的長度 。定型?？梢远喙?jié)串聯使用。

4） 定型模的冷卻 。應盡量在高效率下冷卻定型 。圖 1-52 所示為木塑低發泡型材定型模三模串聯的打開狀態。

參考文獻: 《塑料擠出機頭典型結構設計及試模調機經驗匯編》 陳澤成 、陳斌 編著
